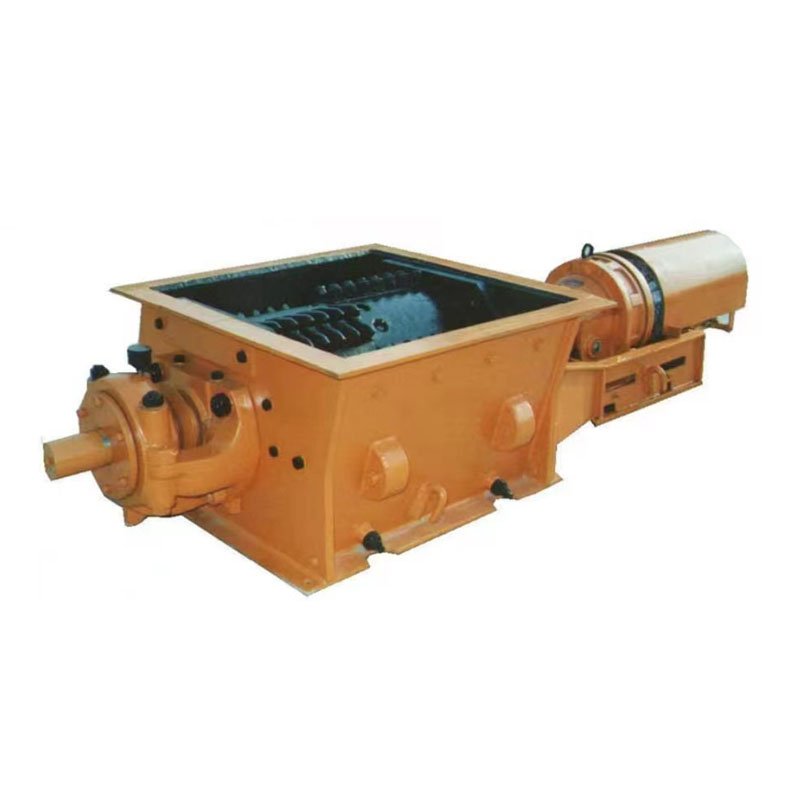

DGS-830系列單輥碎渣機主要用于電站鍋爐除渣系統爐渣的破碎。該系列設備具有設計合理、結構緊湊、破碎力強、 密封性好、性能穩定可靠的特點，同時具有“自控排障”、碎渣粒度可調等特點。

本系列碎渣機主要由電機、液力偶合器、擺線針輪減速機、碎渣機本體和時間性控柜組成。具有電氣“自控排障”及  電氣+液力雙級過載保護功能，安全可靠。其“自控排障”與保護過程是： 一旦碎渣機過載卡死，電控柜自動控制碎渣機交 替正反轉以排除卡阻；若正反轉三次仍不能排障，則自動停轉電機并發出警報。若電氣控制失靈，則液力偶合器能避免電  機“悶車”燒毀-電機帶動偶合器輸入端旋轉不停(輸出端被卡阻)而使偶合器迅速升溫至油塞熔化(125℃)而泄油卸荷。

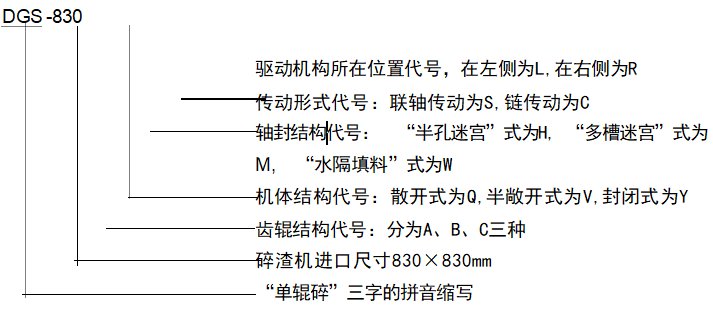

為適用電廠的各種需要，本系列碎渣機采用模塊化設計，可方便靈活地選擇傳動形式、傳動位置及各型齒輪、機體。碎 渣機齒輥結構有A、B、C三種(見圖1),而其輥軸與機殼端壁間軸封形式分為“半孔迷宮大”式、 “多槽迷宮”式、 “水 隔填料”式三種形式(見圖2);機體結構有Q型、V型、Y型之分(見圖3),下面對各形式作簡要介紹。

A型齒輥：輥面全部布設輥齒板，破碎后粒度更細，適合粒度要求高的場合。B型齒輥：在結構上與CE830的輥齒板通 用，是應用最廣泛的形式。輥齒板磨損失效后可方便地更換。

C型齒輥：適用于海水除渣或強結焦渣。漸開線布齒的輥齒圈裝于鼓形輥軸上，只在一端加六只螺栓、螺母緊固，更 換輥齒圈時同時將螺栓螺母更換，從而適用海水腐蝕。C型齒輥的破碎力比A型和B型齒輥更強，有利于強結焦情況下的碎 渣。顎板形式為勾形結構，嵌裝于可調顎體上，無需螺栓緊固，更換方便。

“半孔迷宮”式軸封：適用于連續排渣運行方式。

“多槽迷宮”式軸封：僅適用于進出口或進入口與大氣隔絕的封閉式或半封閉式定期排渣運行。

“水隔填料”式軸封：僅裝設于地下灰漿泵房內的碎渣機采用。在不必要有情況下采用“水隔填料”式軸封不僅無益反 而有害——增加了不必要的水在耗、軸徑腐蝕和日常維護。

Q型機體：適用于進出口無需法蘭連接的爐下連續碎渣。

V型機體：適用于進口法蘭連接而出口不需要法蘭連接的爐下碎渣。

Y型機體：適用于進出口都需要法蘭連接的封閉爐下或灰漿泵房內碎渣。
